无密码编辑加密后的Autocad图纸

Autocad是常用的计算机辅助设计（CAD）软件，天正更是常用的CAD插件，可以大大减轻劳动强度，提升劳动效率。但是在使用的过程中经常可以看到好多图纸都被加密了，整个图纸内容都变成了一个块，编辑图块要求输入密码。可是没有密码，不能在原图修改，怎么办？

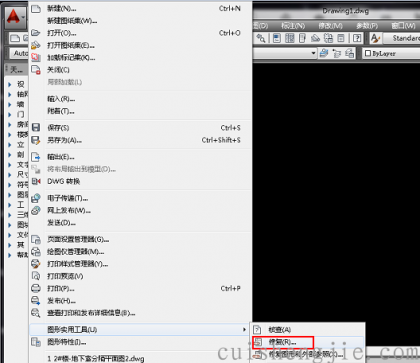

我们先暂时关闭图纸。打开天正，点击菜单栏“文件”命令，在“图形实用工具”中点击“修复”。

然后我们选择要打开的图纸，系统将自动进行检查修复，等待修复完成。

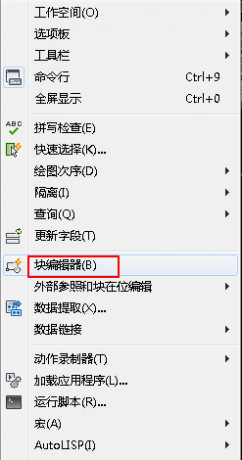

修复完成后我们看到，还是一个完整的块，不要急，接下来我们点击“工具”菜单栏下的“块编辑器”，或者输入“bedit”命令打开块编辑器。

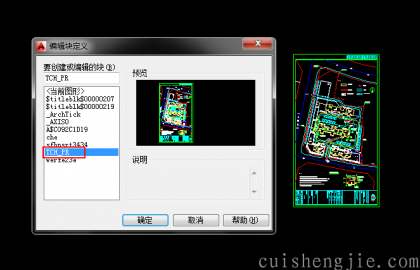

在左边已创建的块里面找到名为 TCH_PR 的块，在预览图中看到是不是和图纸内容一样？如果没有看到预览图也没关系，可能是因为图纸太大的原因，点击“确定”打开。

进入块编辑器后我们现在就可以对这个块进行编辑了，选择全部图形，按Ctrl+C进行复制。

现在我们来新建一个空白的图形文件，Ctrl+V将刚才复制的内容粘贴到新的图形文件。现在复制出来的图形已经没有了密码，你可以为所欲为了。不过在这里要提醒一句，请各位合理合法的进行图纸破解。
